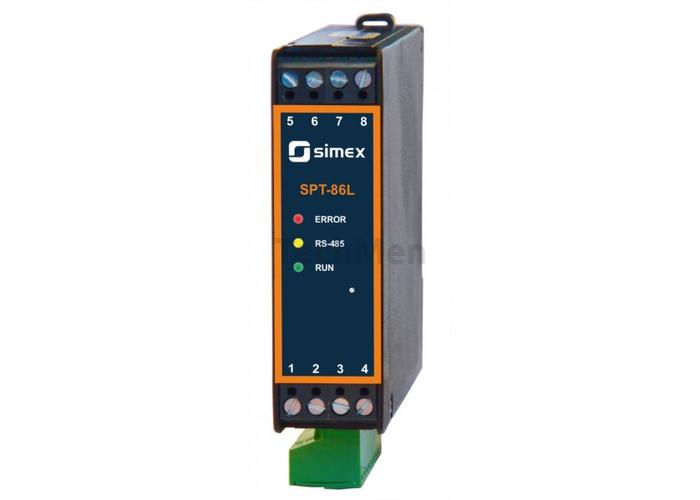

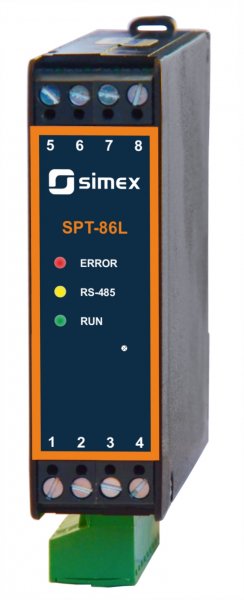

SPT-86L, RTD, TC és feszültség távadó

Ár:
37.825 Ft + ÁFA ( 48.038 Ft )
Cikkszám: 300017
Gyártó: Simex

Sínre szerelhető modul.
Bemenetek: RTD (ellenállás hőmérő), TC (hőelem) vagy millivolt
Kimenetek: opcionális 4-20mA analóg kimenet, passzív, leválasztott (max. 3.4 ÷ 24 mA)
Az analóg kimenet RS-485-ről is vezérelhető, tehát használható RS-485 / 4-20mA átalakítónak is
RS-485 ModBus RTU kimenet, mely egyben a programozó interface is
Programozható az S-config ingyenesen letölthető programmal mely az lenti linken megtalálható
Beállítható karakterisztikák
Tápfeszültség: 24VDC

Kapható választék:
Kimenet:
Menny.:db

Leírás és Paraméterek

Adatlap ENG   Kézikönyv ENG S-config program


A TC mérés linearizált és hőkompenzált. A feszültség mérés esetében többféle választható karakterisztika és egyedi karakterisztika is rendelkezésre áll. A mérési hiba kijelzés LED indikátorral.

A mért értékek RS-485 kommunikáción keresztül elérhetőek.
Programozás:
A programopciókat tartalmazó regiszterek írhatóak. Az S-config programmal lehet az eszköz regisztereit írni, és ezáltal beprogramozni a megfelelő működést. A programok letölthetőek a fenti linkekről.

Műszaki adatok:
Tápfeszültség: 16V ÷ 35V DC leválasztott, 0,65W
Bemenet:

- millivolt: 0-60 mV, 0-75 mV, 0-100 mV, 0-150 mV, bemeneti ells. > 1.5 MΩ
    - RTD: Pt 100, Pt 500, Pt 1000, kábel ells: max. 20Ω; 2,3 vagy 4 vezetékes mérés
      méréstartomány -100°C ÷ 600°C
    - Hőelem: K, S, J, T, N, R, B, E; méréstartomány K: -200˚C ÷ +1370˚C;
      S: -50˚C ÷ +1768˚C; J: -210˚C ÷ +1200˚C; T: -200˚C ÷ +400˚C;
      N: -200˚C ÷ +1300˚C; R: -50˚C ÷ +1768˚C; B: +250˚C ÷ +1820˚C;
      E: -200˚C ÷ +1000˚C
Kommunikáció:  RS-485, 8N1 és 8N2, 1200 ÷ 115200 bit/s, Modbus RTU
Működési hőmérséklet tartomány: 0°C ÷ +50°C
Méret:
101 x 22.5 x 80 mm
